Home > 製品案内 > 中寄ベルト

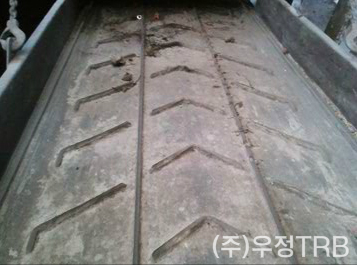

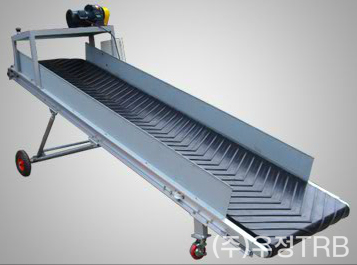

塊状、粒状、液状などの搬送物の傾斜運搬に適したベルトで、V型の桟が搬送物を滑り止めて運搬効率を上げるベルトです。




 • 砂、石炭、鉄鉱石のような塊状の物や、バラものなどを17°~18°の角度で搬送できます。
 • 壁、箱物などは30°~50°の角度で搬送できます。
 • V字の溶着部はベルトを製作時に完全に一体成型するので耐久性に優れています。


 • 化学会社
 • セメント会社
 • 鉄鋼会社
 • 木材会社他

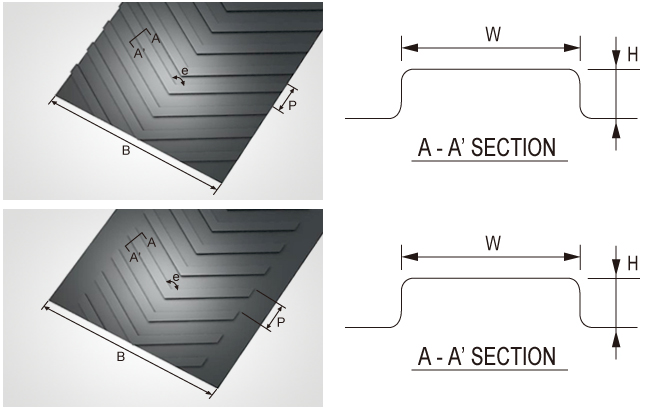

ベルト幅
B(mm)
桟高さ
H(mm)
桟幅
W(mm)
桟ピッチ
P(mm)
桟角度
e(°)
タイプ

350~650

3

12

80

120

A

650~1200

4

12

60

120

B

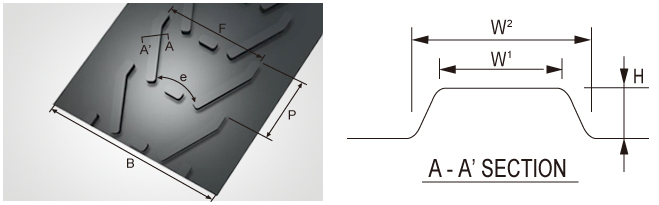

ベルト幅
B(mm)
桟幅
H(mm)
桟高さ
F(mm)
桟幅
W1~\2(mm)
桟ピッチ
P(mm)
桟角度
e(°)

350~900

15

385

12~20

256

65.5

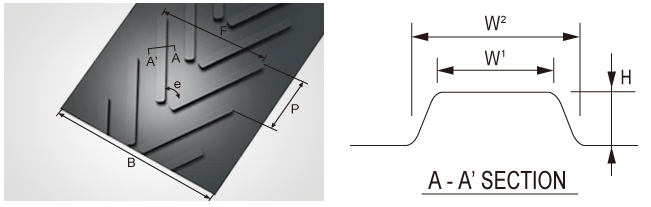

ベルト幅
B(mm)
桟幅
H(mm)
桟高さ
F(mm)
桟幅
W1~\2(mm)
桟ピッチ
P(mm)
桟角度
e(°)

350~900

25

450

12~25

325

55
