Home > 製品案内 > 定量連続供給ベルト




コンベヤベルトの両端にサイドウォールを付着し搬送物がベルトのフランジからこぼれ落ちないように防止するので清潔な作業環境が維持できます。特に、含水率の高い搬送物に非常に効果的です。


 • サイドウォールが付いてます。
 • 作業場を清潔に維持、管理できます。
 • 投資額に対しての効果の割合が高いです。


 • 製鉄所
 • 発電所
 • セメント工場以外原料の搬送ライン

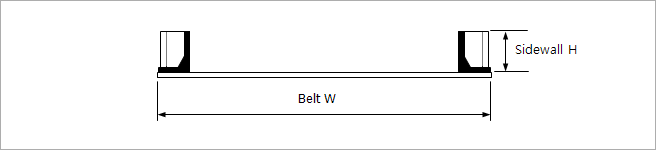

  (単位 : mm)

ベルト幅(W) ベルト規格 サイドウォールの高さ
(H)
最小プーリー径
400 NN315/3 4×2 ( 8.5T ) 40 250
500 NN315/3 4×2 ( 8.5T ) 40 250
600 NN315/3 4×2 ( 8.5T ) 60 250
700 NN315/3 4×2 ( 8.5T ) 60 250
800 NN315/3 4×2 ( 8.5T ) 60~120 250~400
900 NN315/3 4×2 ( 8.5T ) 60~120 250~400
1000 NN315/3 4×2 ( 8.5T ) 60~120 250~400
1050 NN315/3 4×2 ( 8.5T ) 60~120 250~400
1200 NN315/3 4×2 ( 8.5T ) 60~120 250~400
1400 NN400/4 4×2 ( 9.4T ) 120~200 400~600
1600 NN400/4 4×2 ( 9.4T ) 120~200 400~600
1800 NN500/5 4×2 ( 10.3T ) 120~200 400~600
2000 NN500/5 4×2 ( 10.3T ) 120~200 400~600
2200 NN500/5 4×2 ( 10.3T ) 120~200 400~600


       上記の規格は標準規格であり、設計の際ベルトの強力、伸び率及び材質については別送の検討が必要です。
         (顧客から要請がある場合、設計検討の上ベルト規格をおすすめします。)
