Home > 製品案内 > サイドウォールコンベヤベルト




サイドウォールベルトはベルトに波形のサイドウォールをベルトの両端に付着し、ベースベルトの垂直部分にクリートを付着しているので粉体、塊体のバラ物を75°以上の急傾斜で輸送可能なので一般ベルトより効率よく輸送できます。




 • 急傾斜輸送の実現により設備面積が大幅に節減でき、
   省スペース化ができます。

 • 投資額を効率的に管理できます。
 • ライン形状は設備のレイアウトに応じて自由自在に選ぶことがで
   きます。


 • 化学会社
 • セメント会社
 • 鉄鋼会社他

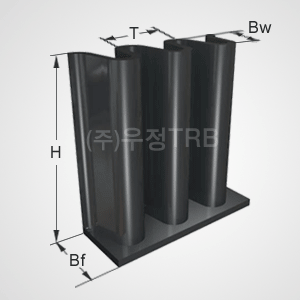

     波桟

  (単位 : mm)

TYPE H Bf Bw T
S 40 30 35 25
80 50 40 45(40)
100 50 40 45(40)
120 50 40 45
120 80 70 60
160 75 65 63
180 75 65 63
200 75 65 63
240 75 65 63
280 75 65 63
300 90 80 75
ES 400 100 90 83
500 100 90 83



     横桟

  (単位 : mm)

C TYPE H W
70 80
110 110
120 140
140 140
150 150
180 180

T TYPE H W
90 100
110 110
120 120
140 140
180 180



TC TYPE H W
110 100
140 140
180 160
220 180
230 230


TCS TYPE H W
220 180
280 230
360 230
460 250




       その他 : 上記供給仕様以外については別途の設計で製作できます。
