Home > 제품안내 > 주름혹 컨베어벨트




주름혹벨트는 주름진형상을 양 가장자리에 부착하고, 가운데 핀혹을 부착하여 분말 또는 입자의 물체를 급경사 ( 70º 이상 )로 운반 가능하며 운반 효율이 일반벨트 보다 훨씬 높다


 • 공간효율이 높아 좁은 공간에도 높은 운반효율을 올릴 수 있다.
 • 투자금액을 효율적으로 관리 가능하다.
 • 다양한 라인설계가 가능하다.


 • 화학회사
 • 시멘트회사
 • 철광회사 외


















     벨트 본체

  (단위 : mm)

품종 총강력
(kN/m)
커버고무두께
(mm)
벨트 두께
(mm)
무게
(kg/㎡)
최소폴리경
(mm)
XE 315/2 3×2 7.8 9.4 315
XOE 315/2 4×2 10.5 12.6 315
500/3 4×2 11.8 14.2 450
XDE 315/2 4×2 12.2 14.4 315
500/3 4×2 13.5 16.0 450
630/4 4×2 14.8 18.0 550
800/5 4×2 16.1 19.3 700
1000/6 4×2 17.4 20.9 800
1250/6 4×3 19.0

22.8

1000
1500/6 4×3 21.5 25.8 1400
XST 1500~45000

 스틸코드를 심체 및 보강코드로 사용할 경우 당사로 문의 하여 주시기 바랍니다.
 (벨트의 최대 폭 2200mm)

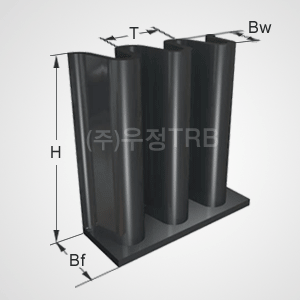

     주름혹

  (단위 : mm)

TYPE H Bf Bw T
S 40 30 35 25
80 50 40 45(40)
100 50 40 45(40)
120 50 40 45
120 80 70 60
160 75 65 63
180 75 65 63
200 75 65 63
240 75 65 63
280 75 65 63
300 90 80 75
ES 400 100 90 83
500 100 90 83



     핀혹

  (단위 : mm)

C TYPE H W
70 80
110 110
120 140
140 140
150 150
180 180

T TYPE H W
90 100
110 110
120 120
140 140
180 180



TC TYPE H W
110 100
140 140
180 160
220 180
230 230


TCS TYPE H W
220 180
280 230
360 230
460 250




       비고 : 특수 사양은 별도의 설계를 거쳐 제작 가능함.
